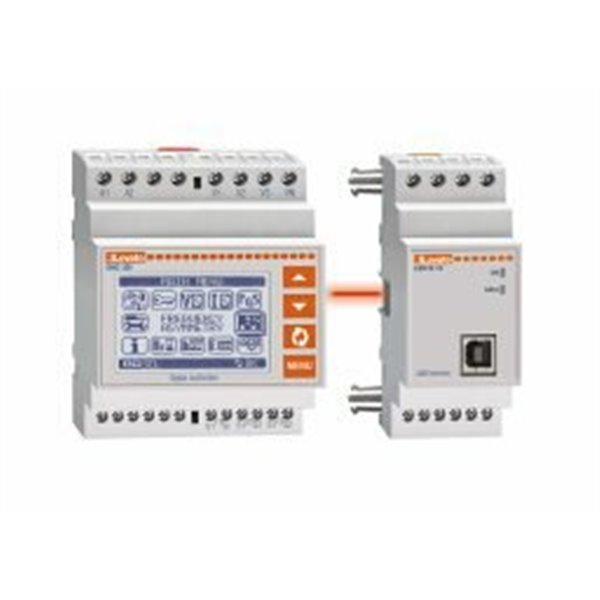

DMG300

Caractéristiques générales:

. écran LCD graphique: 128 x 80 pixels
. boîtier: modulaire (rail-DIN)
. largeur: 71.6 mm ( 4 modules)
. tension : phase par phase, composées et de système
. courant de phase (courant du neutre calculé)
. puissance : active, réactive et apparente de phase et totales
. FP : Facteur de Puissance de chaque phase et total
. fréquence : mesure de la tension mesurée
. valeur maximum (HIGH) e minimum (LOW) des valeurs instantanées
de tension, courant, puissance, FP et fréquence
. fonction intégrateur
. valeurs maximales (max demand) de puissance et courant
. asymétrie de la tension et du courant
. distorsion harmonique totale (THD) de la tension et du courant
. analyse d’harmonique de tension et courant jusqu’au 31ème rang
. computeurs d’énergie active, réactive, apparent (partiels et totales
. fonctions de tarification programmables
. compteur horaire partiel et total programmables
. compteur d’impulsion pour emploi banalisé (comptage des impulsions
pour consommation de l’eau, gaz, etc.,

Caractéristiques d’emploi:

. limites tension d’alimentation auxiliaire : 85 à 264VAC / 93.5 à 300VDC
. gamme de mesure de la tension : 10 à 830VAC phasephase ;
5 à 480VAC phase-neutre
. utilisation en systèmes de moyenne et haute tension par TP
. courant d’entrée assigné : 5A ou 1A par TI externe pour DMG 300
. gamme de mesure du courant : 0,005 à 1,2A pour DMG 300
. mesure du courant par TI jusqu’à 10.000A
. gamme de mesure de la fréquence : 45 à 66Hz
. mesure valeur efficace vraie (TRMS) de la tension et du courant
. précision de mesure selon EN 50470-3 (MID Classe B) :
- tension : ±0,2% (50 à 830VAC)
- courant : ±0,2% (0,1 à 1,1 In)
- puissance : ±0,5% pleine échelle
- facteur de puissance : ±0,5%
- fréquence : 0,05%
- énergie active : Classe 0.5S selon IEC/EN 62053-22
- énergie réactive : Classe 2 selon IEC/EN 62053-23
. mémoire non volatile pour l’enregistrement de données
. protocole de communication Modbus®-RTU et ASCII
. programmation et commande à distance par logiciel
. textes multilingues (italien, anglais, français, espagnol et portugais)
. degré de protection : IP40 frontale ; IP20 arrière

Options:

EXM 10 00 2 entrées et 2 sorties (optocoupleur)
EXM 10 01 2 DI et 2 relais 5A/250Vac
EXM 10 10 interface USB
EXM 10 11 interface RS232
EXM 10 12 interface RS485 ModBus
EXM 10 13 interface Ethernet
EXM 10 20 interface RS485 + 2 relais
EXM 10 30 datalogging RTC, batterie
