MSC (Multifunction Smart Calibrator) est un instrument flexible et universel pour la maintenance et le test de capteurs et de compteurs de processus. Avec une classe de précision supérieure à 0,05% pour chaque type d’entrée / sortie, MSC offre la génération de mesures et de signaux: analogique, numérique, capteur de température et cellule de charge. Ce calibrateur puissant offre des fonctionnalités avancées telles que la génération automatique de rampes (simple ou en boucle) et l'enregistrement de données avec partage / export de données instantané ou une session de journalisation complète au format .CSV.

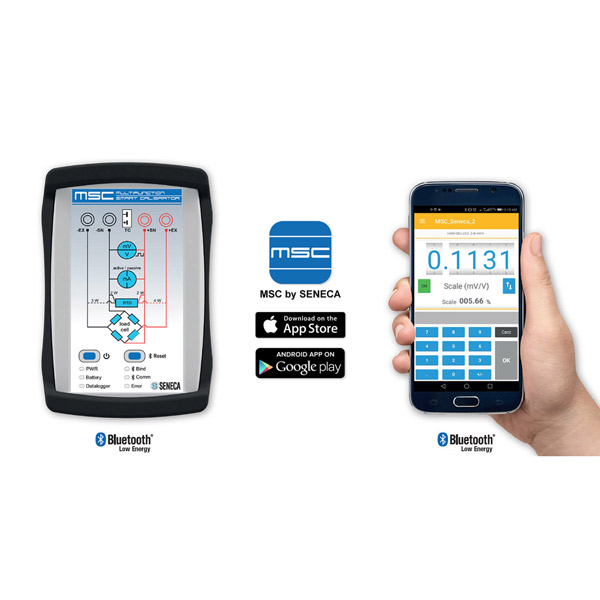

La configuration des paramètres et la gestion des données peuvent être effectuées à partir d'une application de bureau Windows (via un câble micro USB) ou d'une application mobile (pour les appareils iOS et Android via une connexion Bluetooth).
Équipé d'une batterie lithium polymère rechargeable, le MSC est capable d'alimenter des appareils externes ou des capteurs et peut être utilisé sans alimentation continue avec une autonomie pouvant atteindre 20 heures. Avec une capacité de lecture allant jusqu'à 100 000 mesures et le support complet des bibliothèques LabVIEW, il convient à une utilisation professionnelle et industrielle par les programmeurs PLC, les techniciens de maintenance, les sociétés d'assistance technique, les laboratoires de mesure, les activités de contrôle et d'étalonnage d'appareils, les laboratoires électroniques, les systèmes électromécaniques. ateliers et activités de contrôle de la qualité.
| Battery power supply | Lithium Polymer (LiPo) battery 3.400 mAh |
| Lifetime | Lifetime 8 hours (min@max load), 20 hours (max) |
| AC Power supply | 230 Vac with standard USB battery charger |
| Status LEDs | power supply communication error pairing BT datalogger on (TBD) battery status |
| Isolation | Battery powered instrument, intrinsically isolated |
| Overvoltage protection | 230 Vac max without permanent damages (TBC) |
| Rejection | 50/60 Hz |
| Sampling rate | 10 Hz |
| Operating modes | Signal measurement Signal generation (with ramps) Datalogging |
| Buzzer | for overload reporting and inability to simulate the requested value |
| Standard bushings | Nr. 4 test leads 4mm |
| Thermocouple connection | Mini plug (7,9 mm) for TC signal measurement or generation |
| MicroUSB functions | power supply FW upgrade ModBUS communication (virtual COM) |
| Wireless communication | Bluetooth Low Energy 4.1 for iOS or Android device connection |
| Mobile app | MSC by SENECA. Language available: ITA, ENG, DEU, FRA, ESP |
| Operating temperature | -20..50°C (without charging), 0-45°C during charge |
| Error display | Overvoltage (V > 28 V) Under voltage (V < -0,2 V) Over current (I > 24 mA) Under current (I < -0,1 mA) Resistance < 18 Ohm Resistance > 400 Ohm Load cell fail supply Blink value (voltage/current/resistance/bridge generation failure) |
| Humidity | 30..90 % non condensing |
| Dimension (WxHxD) | 88 x 147 x 25 mm |
| Weight | 330 g |
| Protection degree | IP20 |
| Equipment | Connection cables (4), microUSB/USB cable, battery charger |
| Calibration certificate | On demand |
| Standard | CE |
| Norms | EN61326-1; EN61010-1 |
| SIGNAL MEASUREMENT | |
| Current | 0..24 mA active & passive; protection ± 28 V |
| Voltage (V) | 0,0÷27 V |
| Voltage | -10mV÷+90mV |
| Thermocouple | Type J,K ,T, E, N, R, S, B, L |
| Thermoresistors (2,3,4 wires) | Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120 |
| Load cell | 350 Ohm; -0,2÷+2,4mV/V |
| Pulse | max count 1.000 Hz |
| Frequency signal | 0,1..1.000 Hz |
| Accuracy | 0,03%; 0,04% for current |
| Resolution | 1 µA; 1 mV; 5 µV; 0,1°C; 0,1uV/V |
| SIGNAL GENERATION | |
| Current | 0,1..24 mA active & passive; protection ± 28 V |
| Voltage (V) | 0,1÷24 V |
| Voltage (mV) | -10mV÷+90mV |
| Thermocouple | Tipo J,K ,T, E, N, R,S, B, L |
| Thermoresistors (2 wires) | Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120 |
| Load cell | 350 Ohm; -0,2..+2,4mV/V |
| Pulse | min 0,5 ms (1..24V) pulses number settable |
| Frequency signal | 0,1..1.000 Hz |
| Accuracy | 0,03%; 0,04% for current |
| Resolution | 1 µA; 1 mV; 5µV; 0,1°C; 0,02 Ohm; 0,1 uV/V; |
| RAMP FUNCTIONS | |
| Signals | Current/Voltage/TC/RTD/Load cell |
| Functions | single or in Loop |
| Type | MAX 9 segments, ramp resolution 100 ms, minimum ramp 1 second |
| DATALOGGING | |
| Datalogger | Yes |
| Sampling rate | >500 ms |
