Profinet 16 x entrées digitalees / 8 x sorties digitalees module / Ethernet I/O
Disponibilité : 1-2 semaines
R-16DI-8DO-P
Profinet 16 x entrées digitalees / 8 x sorties digitalees module / Ethernet I/O
Disponibilité : 1-2 semaines
R-16DI-8DO-P

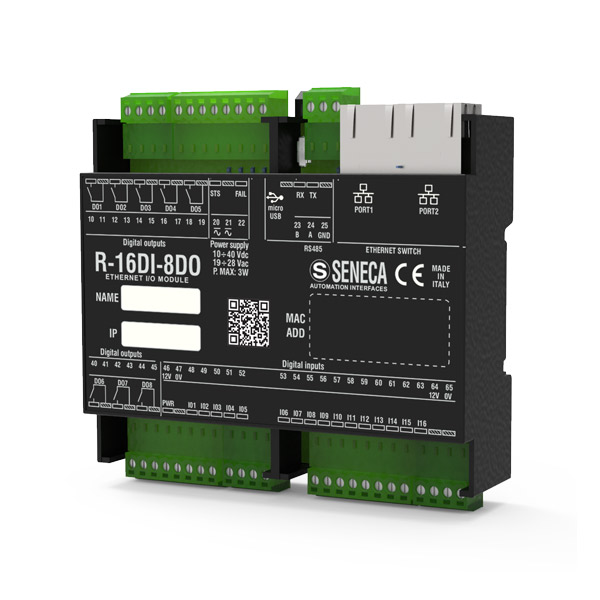

Le R-16DI-8DO-P est un module mixte numérique avec double port Ethernet 10/100 Mbps et port de programmation frontal Micro USB. L'outil est conçu pour les besoins de câblage flexibles, les petits espaces d'installation et les applications d'E / S haute densité avec réseau Ethernet intégré. Le R-16DI-8DO possède 16 entrées numériques PNP / NPN qui peuvent également être configurées en totalisateurs @ 32 bits et 8 sorties relais numériques avec une plage maximale de 30 V / 1 A. Tous les totalisateurs sont stockés dans une mémoire non volatile (FeRAM). ). Le module est équipé d'une isolation entre les entrées, les sorties et d'autres circuits basse tension égale à 1,5 kVac. La configuration peut être effectuée via un logiciel dédié et un serveur Web avec prise en charge de HTML5. L'adresse IP, l'adresse MAC et la version du microprogramme associée au module individuel peuvent être identifiées ou configurées sur le réseau LAN via l'outil SDD (Seneca Discovery Device). Le R-16DI-8DO prend en charge les communications Profinet. Le R-16DI-8DO peut être connecté en mode Ethernet en guirlande avec by-pass afin de garantir une connexion Ethernet, même en cas de défaillance d'un module de la chaîne. Les signaux numériques peuvent être dupliqués sur un ou plusieurs modules en mode Peer to Peer (fonctionnalité miroir I / O).
| Power supply | 10..40 Vdc; 19..28 Vac |
| Auxiliary voltage output | 12 Vdc / 40 mA |
| Max power consumption | 3 W |
| Insulation | 1.5 kVac |
| Status indicators | Power supply Input/Output status STS (IP address / DHCP) Profinet IO communication |
| Protection degree | IP20 |
| Operating temperature | -20..+65°C |
| Dimensions (WxHxD) | 106 x 90 x 32 mm |
| Weight | 170 g |
| Housing | Self-extinguishing PC / ABS material UL94-V0, black color |
| Connections | 3.5mm pitch terminals, Micro USB connector and dual RJ45 connector |
| Mounting | On DIN rail EN 60715, wall-mounted / panel mounted |
| Programming | CoDeSys TIA Portal Step7 GSD (General Station Description) file |
| Special functions | Double Ethernet Daisy Chain connection LAN fault bypass (active connection between the two Ethernet ports of the device in case of power failure) |
| Interfaces | No.2 Ethernet ports (with LAN fault-bypass function) 10/100 baseT on RJ45 |
| Protocols | Profinet IO (Real-Time Class1, Tbus=1ms) |
| Cable for Ethernet communication between devices | CAT5 or CAT5e unshielded |
| INPUT CHANNELS | |
| Channels Number | 16 Digital |
| Type | PNP with internal/external alim., NPN with internal alim. |
| Voltage | OFF / ON Threshold: 8 V; 9 V |
| Current absorbed | 2.25 mA |
| Conformity | IEC 6113-2 Type 1 & 3 |
| OUTPUT CHANNELS | |
| Channels Number | 8 Digital, isolated from each other |
| Type | Contact Relay SPST |
| Voltage/Current mx | 30 Vac-dc / 1 A |
| Reply time | 20 ms (P2P) |
| Contact duration | 5*106 op. mec. / 105 op. with load |
