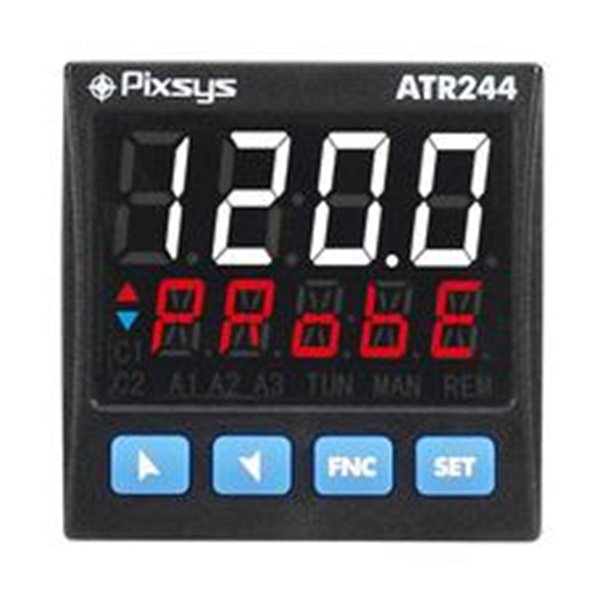

ATR244

Caractéristiques principales
Box48 x 48 (panneau avant) x 105 mm
Alimentation électrique24..230 V AC / DC ± 15% 50/60 Hz - isolation galvanique 2,5KV
Consommation8 W
Display4 chiffres 0,5 "blanc + 4 chiffres 0,3" rouge
Conditions de fonctionnementTempérature 0-45 ° C, humidité 35..95 HR%
MaterialBox: PC UL94V2 auto-extinguible, face avant: PC UL94V2
WeightApprox. 185 g
Sealing IP65 (panneau avant) IP20 (boîtiers et borniers)
Options de configuration rapideMémoire, logiciel LABSOFTVIEW ou EASY-UP
APP / NFCProgramming via APP MyPixsys pour les smartphones Android
Contributions
1 ou 2 - ConfigurableRes. 16 bits, sélectionnable pour TC type K, S, R, J, T, N, B (compensation automatique de soudure froide) -25..85 ° C, ± 0,2% F.S. ± 1 digit FS), thermorésistances PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β3435K), signaux de processus 0..10 V (50000 points), 0 / 4..20mA (40000 points), 0..60 mV (25000 points), potentiomètre 1..150 KΩ (50000 points)
Temps d'échantillonnageProgrammable jusqu'à 2,1 ms (fréquence jusqu'à 470 Hz)
2/4 entrées numériquesSetpoint change, Hold, Run, Lancement de Tuning, Start / Stop, Configuration de verrouillage
1 Entrée du transformateur de courant (C.T.) Sélection C.T. 50 mA, 800 μs - 4096 points
Les sorties
2/3 relaisRelay 5 A - 250 V AC résistance résistive
2 SSR12 / 24 V DC - 30 mA maximum
1/2 analogiqueSélection 4..20 mA (40000 points ± 0,2% F.S.) ou 0..10 V DC (40000 points ± 0,2% F.S.) pour commande ou retransmission PV / SPV
Communication série RS485 Modbus RTU - esclave (4800..115200 baud code-T)
Caractéristiques du logiciel
Algorithmes de contrôleON - OFF avec hystérésis, P., P.I., P.I.D., P.D. temps proportionnel
TuningManual ou automatique
Protection des donnéesLock de contrôle / consigne d'alarme / Accès aux paramètres par mot de passe
Modes d'alarmeAbsolute / Seuil, Bande, Déviation haute / basse. Alarme avec réarmement manuel en option. Alarme de rupture de boucle
Auto / Manual functionOutput pourcentage de commande également avec changement automatique en cas de défaillance du capteur
Double P.I.D. Chauffage / refroidissement P.I.D.
Fonction du programmeur Cycle préprogrammé / 3 étapes
Graduation Soft-StartRising exprimée en degrés / heure ou pourcentage de sortie fixe
Ouvrir / Fermer la logique Ouvrir / Fermer la logique pour les vannes motorisées
