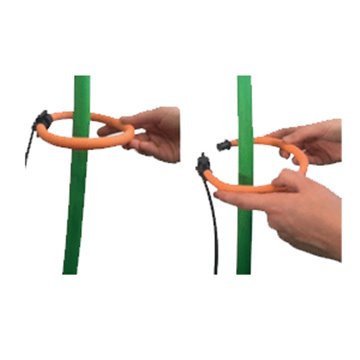

Le modèle S203RC-D de Seneca est un analyseur de réseau mono-/ triphasé avec display, conçu pour utilisation avec des bobines Rogowski (= transformateurs d'intensité flexibles). L'analyseur accepte des tensions jusque 600V (50 ou 60 Hz) et des courants jusque maximum 1000A. Les valeurs électriques suivantes sont affichées: Vrms, Irms, Watt, VAR, VA, fréquence et cos φ. Le S203RC-D communique les datas par RS485 Modbus RTU et est muni d'une sortie impulsion pour le comptage de l'énergie. Les bobines Rogowski ont l'avantage, vis à vis des transfos d'intensités standards, qu'elles peuvent être installées facilement autours de conducteurs dans des installations existantes. Autres avantages sont également le temps de réaction très rapide aux fluctuations d'intensité brèves et la haute linéarité.
Caractéristiques techniques:
. analyseur mono- ou triphasé . mesure d'intensité par bobines Rogowski . tension: 0..600 Vac . intensité: 0..1000 A RMS . sortie: impulsion, 0(4)..20mA ou 0..(5)10V . communication: RS485 ModBus RTU . précision: 0.2 % . display: LCD à 2 lignes de 16 digits . mesures: Vrms, Irms, Watt, VAR, VA, fréquence, cos φ . alimentation:10..40 Vdc, 19..28 Vac . montage: rail DIN . sortie bobine Rogowski: 100 mV / 1000 A . diamètre intérieur bobine Rogowski: Ø 115 mm . longueur de l'enroulement: 350 mm . longueur de câble: 2 m . température de travail: -20 .. +70 °C
