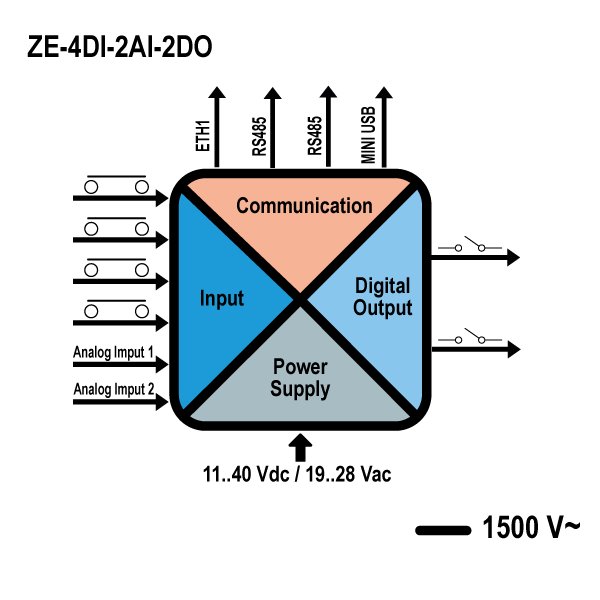

Le ZE-4DI-2AI-2DO est un module d'E / S avec 4 entrées numériques, 2 entrées analogiques, 2 sorties relais, esclave pour la communication Modbus TCP-IP (Ethernet) et Modbus RTU, sur deux ports série RS485. Le module prend en charge le mode serveur pour le port de communication Ethernet avec le protocole ModbusTCP-IP: port Ethernet (10 à 100 Mbps), 4 clients, serveur Web intégré. Le ZE-4DI-2AI-2DO permet de définir les paramètres via Internet (serveur Web) ou USB (logiciel d’installation facile). La répétition des registres Modbus est effectuée sur le protocole TCP-IP (port Ethernet NR.1) et RTU (NR. 2 ports esclaves indépendants RS485).
| Description: | 4 CH Digital Input/ 2 CH Analogue Input, 2 CH Digital Output Modbus RTU-Modbus TCP-IP |
| Power Supply: | 19.. 28 Vac (50..60 Hz), 11.. 40Vdc |
| Isolation: | 1.500 Vac |
| Digital Input: | 4-CH PNP, NPN, max freq. 7 kHz |
| Digital Output: | 2-CH SPDT relay max 5 A |
| Analog Input: | 2-CH 0-20 mA / 0-30 V, 16 bit ADC resolution |
| Totalizers: | 4 @ 32 bit max 10 kHz |
| Counters: | 4 @ 32 bit max 7 kHz |
| Interfaces: | Nr 10/100 Mbps Ethernet port, Nr 2 RS485 ports, Nr 1 mini USB 2.0 port |
| Protocols: | ModBUS RTU, ModBUS TCP-IP, http |
| Configuration: | Software (EASY SETUP), DIP switch (address, baud rate), web server (I/O) |
| Operating Temperature: | -20 °C.. +70 °C |
| Dimension: | 100 x 35 x 111 mm |
