Gateway - ModBUS RTU / TCP-IP ↔ Profinet IO protocol converter

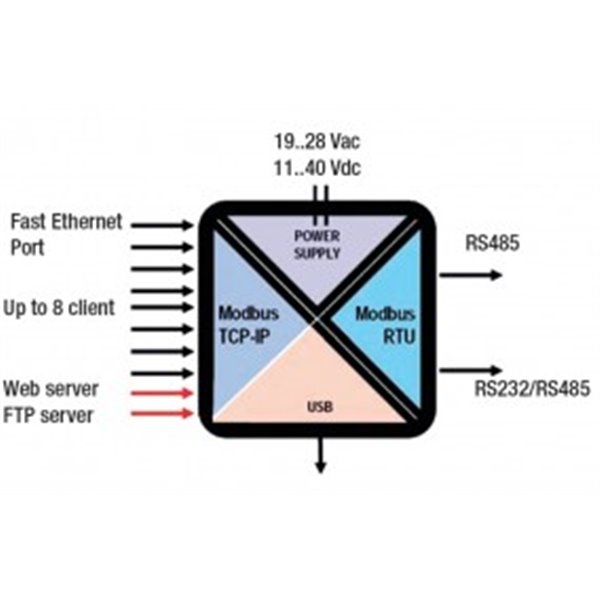

De Z-KEY is een communicatie apparaat met verschillende geïntegreerde functies zoals ModBus bridge, ModBus gateway ( ModBus TCP-IP naar ModBus RTU) en een Virtual COM. De Z-KEY is uitgerust met een 10/100 Mbps LAN poort en 2 seriële poorten (RS485, RS232/RS485), waardoor hij van op afstand kan geconfigureerd worden en data kan exporteren. Het toestel beschikt over een ingebouwde webserver die volledig aanpasbaar is op maat van de klant. De firmware kan worden geupgraded via een micro SD kaart, de webserver of een FTP server
ModBus Bridge configuratie
In Bridge modus ondersteund de Z-KEY vrijwel een ongelimiteerd aantal tags met een beheer tot 8 clients. Typische toepassingen zijn protocol omvormingern, uitbreiding van een netwerk of data acquisitie via SCADA, zelfs videobewaking systemen (zie de Seneca data recorder)
ModBus Gateway aansluiting
De Z-KEY kan tot 8 TCP clients en 500 tags simultaan verwerken. De Gateway laat een snelle configuratie van tags toe via een Excel template en ondersteunt fail safe mode. Ideaal voor versnellen of vereenvoudigen van data acquisitie met ModBus tags. De Z-KEY beheert verbindingen met PLC's die niet zijn uitgerust met een ethernet verbinding over ModBus RTU. Hieronder ziet u een voorbeeld van een ModBus Gateway functie met een ModBus TCP-IP verbinding voor 3 x ModBus RTU PLC's.
Virtual COM aansluiting
In deze modus kan de Z-KEY het seriële netwerk uitbreiden werkend als een Remote Virtual COM transparant voor elk seriëel communicatie protocol. Hiermee wordt controle vanop afstand toegestaan met softwaretoepassingen op PC die geen TCP-IP verbinding ondersteunen.
