PLA33DLRX

Een nulwatt- en exportbegrenzingsrelais beperkt het injecteerbaar vermogen van een elektriciteitsproductie-installatie. Het relais moet voldoen aan de technische vereisten beschreven in de specificatie C10/25 van Synergrid. Sinds 1 januari 2023 is de PLA33 gehomologeerd als nulwattrelais én exportbegrenzingsrelais.

Eigenschappen:

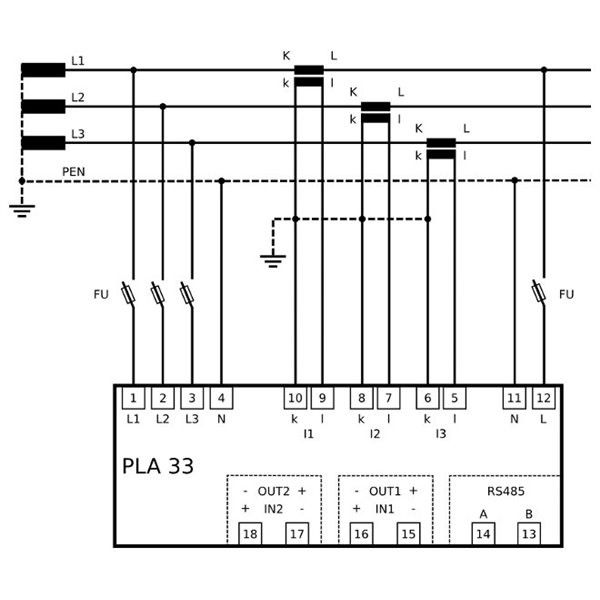

     TN, TT, IT (virtuele weerstand N) 3-fasen netwerken
     3 spannings- en 3 stroommeetingangen
     continue meting van U en I
     berekende stroom van neutrale draad
     bemonsteringssnelheid 128 samples (6.4 kHz)
     echte variabelen van gemeten parameters
     nauwkeurigheid van stroom en spanning 0,5%
     THDU- en THDI-meting
     analyse van oneven harmonischen tot de 19e orde
     2 programmeerbare digitale ingangen en uitgangen
     helder LCD-scherm met achtergrondverlichting
     communicatie interface RS845 (Modbus RTU)
     1GB flash-geheugen voor opnamen
     geheugen opname-interval 1 ... 60 minuten
     paneel en montageringen op DIN-rail

De netanalyser voor nauwkeurige bewaking van de belangrijkste elektrische parameters in driefasige of eenfasige netwerk. Het instrument meet continue spanning en stroom volgens de norm EN 61000-4-30. Dankzij nauwkeurige metingen en een hoge samplingfrequentie is het ook ideaal voor de monitoring van elektrische energie. Dankzij de communicatie-interface RS485 met Modbus RTU-protocol kan de PLA33 worden gebruikt als een meetpunt in SCADA-systemen.

Harmonische meting:

THDU en THDI worden berekend vanaf harmonischenbereik tot 40e harmonischen. Het apparaat meet en toont ook bepaalde vreemde harmonischen van spanning en stroom tot 19e harmonischen.

Energie meter

PLA33 heeft 6 interne energiemeters voor verbruikte en actieve, reactieve inductieve en reactieve capacitieve energie. Elke energiemeter kan worden gekoppeld aan de digitale uitgang en geeft informatie door pulsen aan andere instrumenten, zoals piekvraagregelaars enz.

Display

PLA33 heeft een LCD-scherm met wit achtergrondlicht. Alle waarden worden geïdentificeerd door de parameternaam en reële variabelen. Het bewakings- en setup-menu is gemakkelijk te begrijpen dankzij logische snelkoppelingen en symbolische namen.

Direct stroommeting voor versie PLA33DL

De instrumentuitvoering PLA33DL (DIN-railversie) is ook beschikbaar als een aanpassing voor directe AC-stroommeting tot 25 A. Het is een ideale en compacte oplossing voor het monitoren van kleine belastingen zonder de noodzaak van een stroomtransformatorinstallatie.

Flash-geheugen voor recorderparameters

Varianten van de instrumenten PLA33CM en PLA33DLCM hebben een flashgeheugen van 512MB voor het opnemen van AVG-waarden van maximaal 30 gemeten parameters. De sampling-periode van de geheugenopnamen kan door de gebruiker worden ingesteld van 1 tot 60 minuten, evenals een lijst met parameters die in het geheugen zijn vastgelegd.

Profielgeheugen

Analyzers PLA33CM en PLA33DLCM hebben ruimte gereserveerd in hun flashgeheugen voor opname; laad profielen. Alle zes energietellers worden geregistreerd in een door de gebruiker gedefinieerde periode. Load profile-opname is actief gedurende perioden van 15, 30 en 60 minuten.

Parameter	L1	L2	L3	∑L1-3	Max	Min	AVG	Measuring range	Displayed range	Accuracy
Phase voltage								10 ... 300 V	10 V ... 180 kV	±0.5 %
Line voltage								10 ... 520V	10 V ... 312 kV	±0.5 %
Frequency								40 ... 70 Hz	40 ... 70 Hz	±50 mHz
Current								0.01 ... 6 A (8.5A)	0 ... 7.5 kA	±0.5 %
Neutral current								-	0 ... 7.5 kA	±0.5 %
Cosφ								0.01 L ... 0.01 C	0.01 L ... 0.01 C	±1 %
Power factor								0.01 L ... 0.01 C	0.01 L ... 0.01 C	±1 %
THDU L-N								0 ... 99.9%	0 ... 99.9%	±5 %
THDI								0 ... 99.9%	0 ... 99.9%	±5 %
Odd harmonics U								0 ... 99.9%	0 ... 99.9%	±5 %
Odd harmonics I								0 ... 99.9%	0 ... 99.9%	±5 %
Active power								0 ... 5.4 kW	0 ... 999 MW	±0.8 %
Apparent power								0 ... 5.4 kVA	0 ... 999 MVA	±0.8 %
Reactive power								0 ... 5.4 kvar	0 ... 999 MvAr	±1 %
Active energy								0 ... 9 999 999 kWh	0 ... 9 999 999 kWh	class 0.5*
Reactive energy L								0 ... 9 999 999 kvarh	0 ... 9 999 999 kvarh	class 0.5*
Reactive energy C								0 ... 9 999 999 kvarh	0 ... 9 999 999 kvarh	class 0.5*

*) fundamental
