ATR244

Belangrijkste kenmerken

Doos 48 x 48 (voorpaneel) x 105 mm
Stroomvoorziening24..230 V AC / DC ± 15% 50/60 Hz - galvanische scheiding 2,5KV
Verbruik8 W

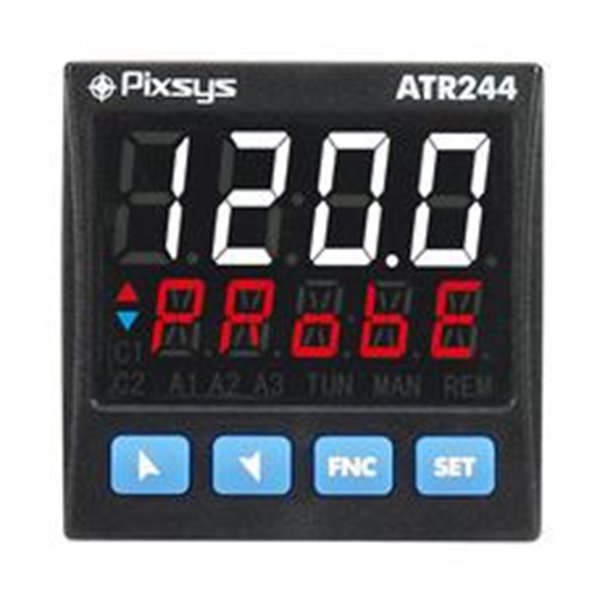

Display4 cijfers 0,5 "wit + 4 cijfers 0,3" rood
BedrijfsomstandighedenTemperatuur 0-45 ° C, luchtvochtigheid 35..95 RH%
MaterialBox: PC UL94V2 zelfdovend, voorpaneel: PC UL94V2
WeightApprox. 185 g
AfdichtingIP65 (voorpaneel) IP20 (doos en aansluitklemmen)
Snelle set-upopties Geheugenkaart, software LABSOFTVIEW of EASY-UP
APP / NFCP-programmering via APP MyPixsys voor Android-smartphones

ingangen

1 of 2 - Configureerbare oplossingen. 16 bit, selecteerbaar voor TC type K, S, R, J, T, N, B (automatische compensatie van koude verbinding) -25..85 ° C, ± 0,2% F.S. ± 1 digit FS), thermoweerstanden PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), processignalen 0..10 V (50000 punten), 0 / 4..20mA (40000 punten), 0..60 mV (25000 punten), potentiometer 1..150 KΩ (50000 punten)
Sampling timeProgramable tot 2,1 ms (frequentie tot 470 Hz)
2/4 digitale ingangenSetpoint wijzigen, vasthouden, starten, starten afstemmen, starten / stoppen, configuratie vergrendelen
1 Huidige transformator (C.T.) invoerselectie C.T. 50 mA, 800 μs - 4096 punten

uitgangen

2/3 relaysRelay 5 A - 250 V AC resistieve verandering
2 SSR12 / 24 V DC - max. 30 mA
1/2 analoogselectie 4..20 mA (40000 punten ± 0,2% F.S.) of 0..10 V DC (40000 punten ± 0,2% F.S.) voor opdracht of hertransmissie PV / SPV
Seriële communicatieRS485 Modbus RTU - Slave (4800..115200 baud code-T)

Softwarefuncties

Besturingsalgoritmen ON - UIT met hysteresis, P., P.I., P.I.D., P.D. tijd evenredig
TuningManual of automatisch
Gegevensbescherming Blokkering van controle / alarmsetpoint / Toegang tot parameters via wachtwoord
Alarmmodi Absolute / Drempelwaarde, Band, Hoge / Lage afwijking. Alarm met optionele handmatige reset. Loop Break Alarm
Auto / Manual-functie Outputpercentageopdracht ook met automatische wijziging in geval van een sensorstoring
Double P.I.D. Verwarming / koeling P.I.D.
ProgrammeerfunctieVoorgeprogrammeerde cyclus / 3 stappen
Soft-StartRising-gradiënt, uitgedrukt als Graden / uur of vast outputpercentage
Open / Dicht logica Open / sluit logica voor gemotoriseerde kleppen
